CPU レジスタ

securityreversing

この記事は公開から2年以上経過しています。

レジスタ：CPU の変数

汎用レジスタ

8 bit Register：AH, AL
16bit Register：AX
32bit Register：EAX
64bit Register：RAX

- 汎用レジスタ：CPU で使う変数の一種

- EAX

算術計算を行い、リターン値を渡します。

最もよく使う変数です。

- EDX

大きな数の掛け算または割り算の演算

- ECX

C：Counter である。

繰り返し文でのカウンター、for 文の i++ の役割だが、繰り返し回数分だけ値を保存した後減少する形でのみ動作します。

- EBX

EAX、EDX、ECX のような一種の変数

- ESI

文字列や各種の反復データを処理、またはメモリを移すのに使います。

- EDI

一種の変数

ESI は始点インデックス、EDI は目的地インデックス

必ず知っておくべきこと

[アルゴリズム/データ構造] - スタック（Stack）

スタック（Stack） BOJ #10828 スタック問題：https://www.acmicpc.net/problem/10828 スタックとは？スタック（Stack）は制限的にアクセスできる並び構造である。片方の端でのみデータを入れたり出したりできる LIFO（Last In First Out）形式の.. — nabomhalang.tistory.com

スタックを知っておく必要があります。

- ESP：stack pointer

stack frame の終点アドレスが入ったポインタ

- EBP：base pointer

stack frame の最初の開始アドレスが入ったポインタ

- EIP：instruction pointer

次に実行すべき命令のアドレスポインタ

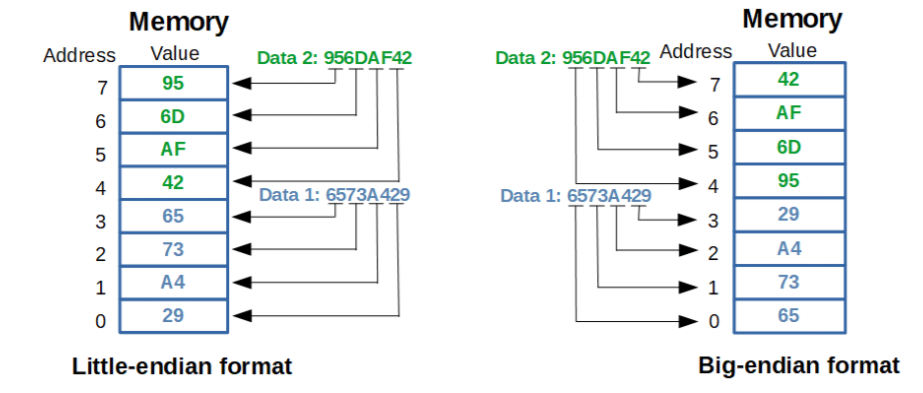

endian（エンディアン）

endian（エンディアン）は、コンピュータのメモリのような 1 次元の空間に複数の連続した対象を配列する方法を意味し、バイトを配列する方法をバイト順序といいます。

エンディアンは通常、大きい単位が前に来る ビッグエンディアン（Big-endian）と、小さい単位が前に来る リトルエンディアン（Little-endian）に分けられ、どちらにも属さないか両方を支持するものを ミドルエンディアン（Middle-endian）と呼ぶこともあります。

operand type

offset：特定のメモリアドレスを参照するときは大括弧を使います。

eax から +4 だけ離れたメモリアドレスの表記：[eax+4]

mov a, b：a に b を入れよ。(a = b)

mov [ecx], eax : *ecx = eax

add a, b: a を b だけ増加させる（a += b）

sub a, b: a を b だけ減少させる（a -= b）

mul a : eax(ax, ah, al) *= a

div a: eax(ax, ah, al) /= a

imul a, b : a *= b

idiv a, b : a /= b

lea a, [b] : a に [b] を入れよ。(a = [b]) mov との違い — mov は値を代入、lea はアドレスを代入

push a: stack に a を push（esp -= 4）

pop x: stack にある値を a に pop する（esp += 4）

Inc a : a++

Dec a : a-- neg a : -a not a : ~a nop : 何もしない命令（eip だけ次に増加）

and a, b : a &= b

or a, b : a |= b

xor a, b : a ^= b

xor の場合、xor eax, eax をすると eax を 0 に初期化する。

shl a, b : a << b

shr a, b : a >> b

Flags

レジスタには状態レジスタである flags が存在します。

ZF：このような命令の演算結果が 0 の場合、zf フラグは 1 になる

演算結果 == 0 -> '偽' -> ZF：1

演算結果 != 0 -> '真' -> ZF：0

CF：符号なしの演算でビット上がりやビット下がりが発生すると CF が 1 になる

SF：符号ありの演算で結果が正のとき、つまり最上位ビットが 0 なら SF=0、反対なら 1 になる

OF：符号ありの演算での CF の役割（overflow flag）

Call

call location：関数を呼び出す命令、func は関数のアドレス

call：push eip; jmp func

   push eip：関数呼び出し後に復帰するアドレスを push、このときの eip を（RET）Return address といいます。

   jmp location：location へ eip を移す

関数エピローグ（leave-ret）

スタックフレームを解除するための作業

関数が終わると、関数を最初に呼び出した地点に戻るための作業

- leave

mov esp, ebp：esp を ebp と同じに合わせる（関数が始まったときの初期値に復元）

pop ebp：元の ebp 値に戻す

- ret

pop eip：call するとき push eip した、その eip を持ってくる

jmp eip：call する前の eip の位置へ移動

!> ****](https://nabomhalang.tistory.com/entry/%EB%A6%AC%EB%B2%84%EC%8B%B1-%EC%8A%A4%ED%83%9D%ED%94%84%EB%A0%88%EC%9E%84%EC%9D%B4%EB%9E%80)

追加：[ハッキング/リバーシング] - [リバーシング] スタックフレームとは..? [[リバーシング] スタックフレームとは..? What's the stack frame? スタックフレーム（Stack Frame）とは、関数が呼び出されるとき、その関数だけのスタック領域を区分するために生じる領域である。この空間には関数に関係するローカル変数 — nabomhalang.tistory.com
